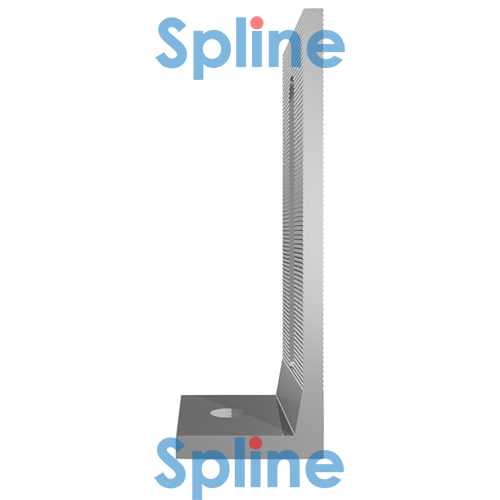

Алюминиевый кронштейн (уголок)

34.59 грн. — Цена за единицу товара

Алюминиевый кронштейн используется как опора для профиля для монтажного профиля SPL-1, с которым соединяется при помощи болтам DIN933 М8*22мм.

Доставка: Доставка товара по Украине согласно тарифам службы доставки (Новая Почта, SAT, Деливери, Интайм).

Оплата: Наличными. Безналичными (с НДС и без НДС). Visa/MasterCard при получении, Наложенный платеж.

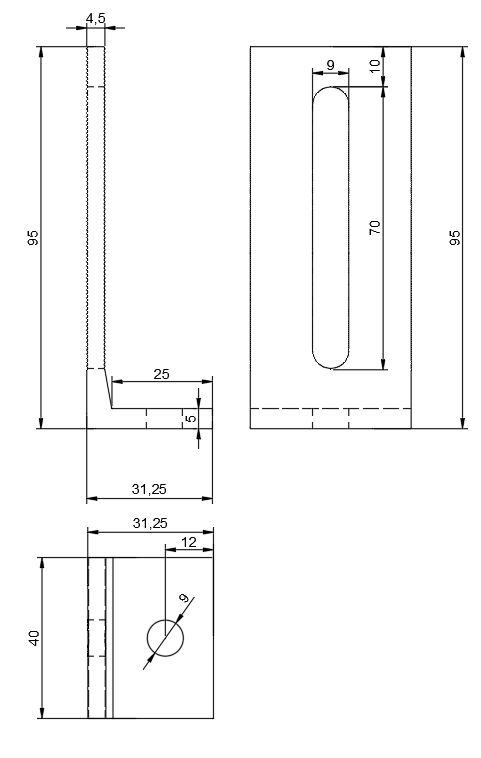

Алюминиевый кронштейн является одним из опорных элементов системы креплений солнечных панелей. Он служит непосредственно для опоры профиля SPL-1 на монтажную конструкцию. На одной из полок кронштейн имеет паз, шириной 9 мм и длинной 70 мм, с помощью этого паза кронштейн крепится к боковому пазу профиля SPL-1. Для связи алюминиевого кронштейна и профиля SPL-1 используется болт М8*25 стандарта DIN933, который вставляется головкой в боковой паз профиля и проходит сквозь паз кронштейна. С другой стороны, на болт накручивается гайка с насечками стандарта DIN6923, которая и фиксирует соединение. Рифленая поверхность на полке с пазом и насечки на гайке обеспечивают жесткую фиксацию соединения. Сам паз призван обеспечить возможность движения профиля SPL-1 вверх и в низ. Это необходимо, если поверхность монтажа фотомодулей неровная, например, имеет впадины, что актуально, на некоторых крышах. На другой полке кронштейна (меньшей) расположено круглое отверстие диаметром 9мм. Это отверстие используется для фиксации в нем двухстороннего винта-шурупа.
