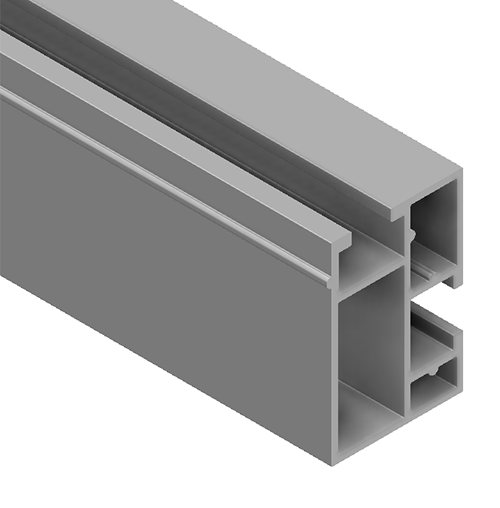

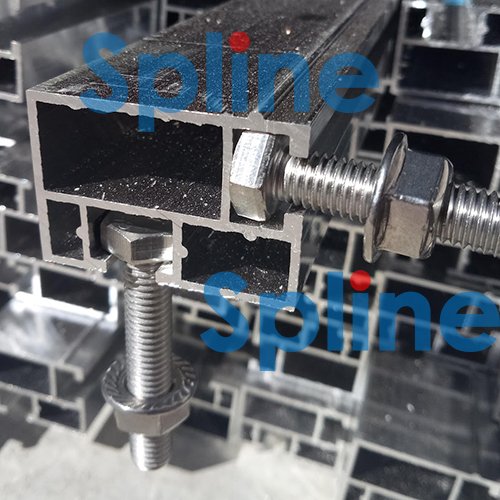

Алюминиевый профиль SPL-1 используется для крепления солнечных панелей на кровле или других конструкциях вместе с другими элементами системы. Профиль образует монтажную плоскость, на которую укладывают солнечные панели. Одновременно с этим, использование профиля SPL-1 при монтаже солнечных панелей, обеспечивает их подъем над плоскостью кровли, чем создается необходимый вентиляционный зазор. Профиль для монтажа солнечных панелей SPL-1 имеет 2 паза по всей длине (на боковой и верхней стороне), в которые вставляются стандартные болты М8 различной длинны (зависимо от необходимости) для крепления к профилю других элементов системы (см. картинку ниже).

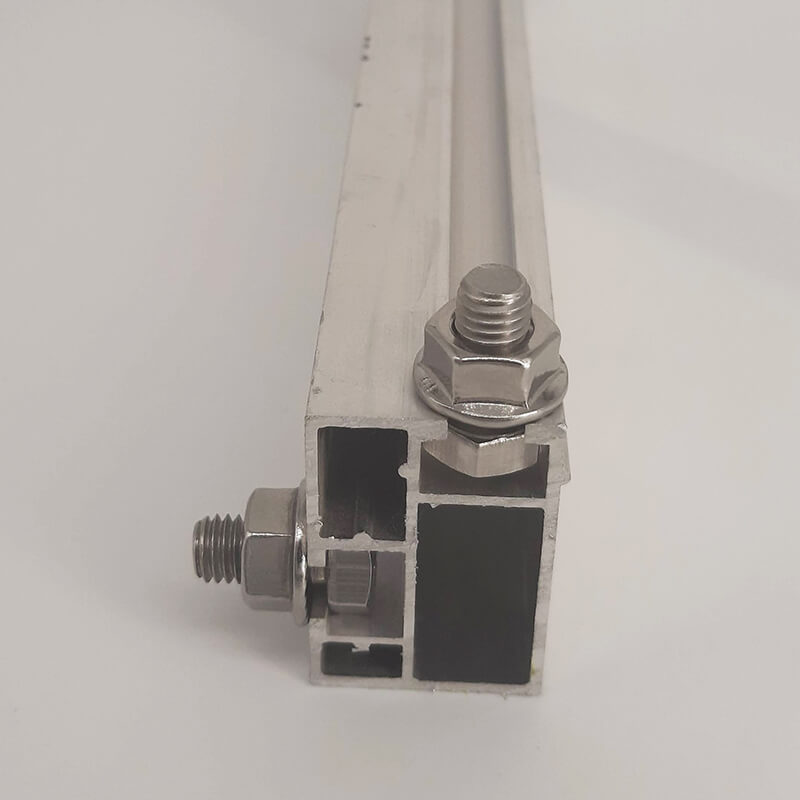

Изображение 1 – болты в профиле SPL-1
В стандартном исполнении системы, боковой паз используется для крепления к профилю кронштейнов, а в верхний паз вставляются болты, которые фиксируют торцевые и межпанельные прижимы. Стандартно, профиль выпускается длинной 6200 мм, что позволяет установить 6 солнечных панелей стандартной шириной 992 мм. Однако, при необходимости профиль может быть изготовлен с другой длинной или порезан. Под каждый ряд солнечных панелей, необходимо уложить 2 ряда профиля SPL-1 на расстоянии около 1/4 длинны солнечной панели от края солнечной панели (см. картинку ниже), что обеспечит устойчивость и равномерное распределение нагрузок по всей плоскости.

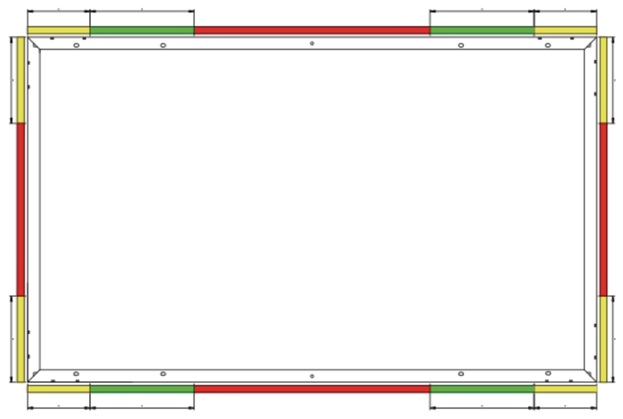

Изображение 2 – расположение профилей SPL -1 под панелью
Зеленая зона – оптимальная (обеспечивает наилучшее распределение нагрузок по солнечной панели)
Желтая зона – допустимая (обеспечивает допустимое распределение гашрузок)
Красная зона – не допустимая (даже для установки одного из профилей).
Расстояние между креплениями профиля к кронштейнам или другим опорным элементам допускается на расстоянии до 1,5 метров, что позволяет в процессе монтажа правильно выбрать точку опоры. Вылет профиля от крайней точки крепления допускается до 35 см.
Минимальный набор инструментов для монтажа:
– рожковой ключ на 13 – 1 штука;

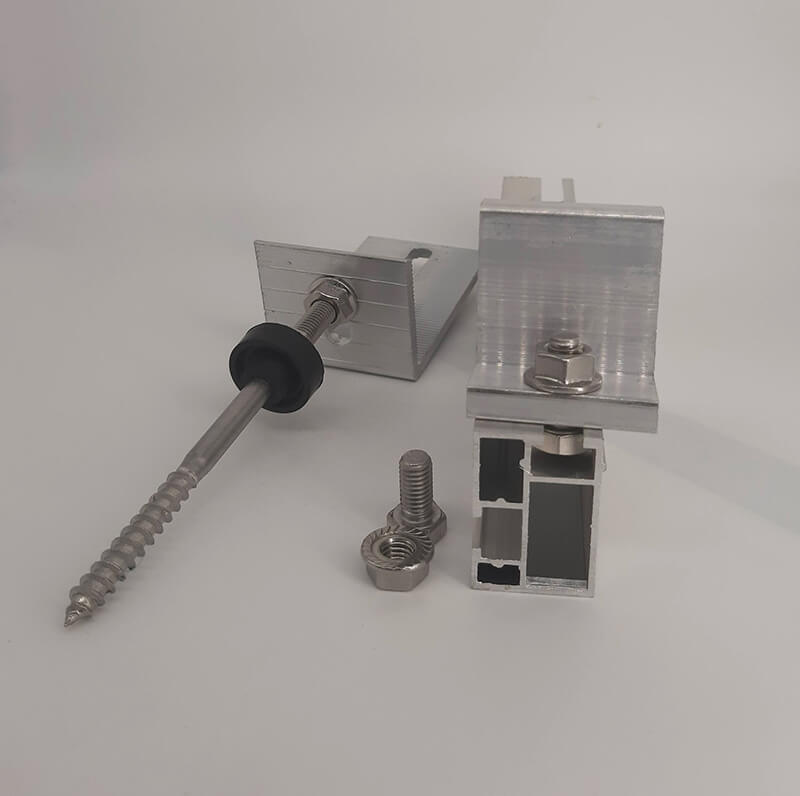

Дополнительные элементы системы:
Комплект прижима торцевого
Комплект прижима межпанельного
Комплект кронштейна
