Системы крепления ФЭМ с изменением угла наклона

Скачать инструкцию

Типичное использование элементов

Этапы сборки:
1) Сборка треуголников.
2) Расстановка треугольников.
3) Установка профиля вдоль конструкции.
4) Установка ФЭМ на конструкцию.

Детали системы:

1) Перекладина треугольника (профиль SPL-4)
2) Опора треугольника (профиль SPL-4)
3) Метизы
4) Кронштейны
5) Основа треугольника (угол 50 * 30 * 2)
6) Диагональ (угол 30 * 30 * 2)
7) Профиль для укладки ФЭМ (профиль SPL-4)

Сборка треугольников

Треугольник состоит из:
1) Перекладина (профиль SPL-4) – 1 шт;
2) Опора (профиль SPL-4) – 1 шт;
3) Основа (угол 50 * 30 * 2) – 1 шт;
4) Кронштейн – 3 шт;
5) Болт DIN 933 A2 М8 * 16 – 8шт;
6) Гайка DIN6923 A2 M8 – 8 шт

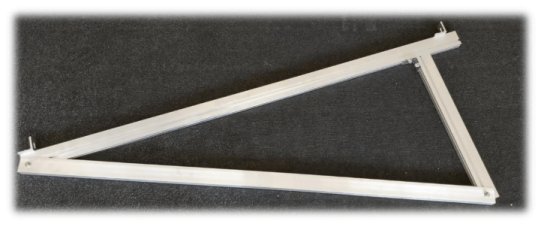

Треугольник в сборе

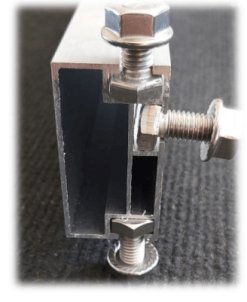

Все соединения в системе – болтовые, выполняются стандартными болтами М8 DIN 933. Головка болта свободно входит в паз профиля SPL-4 и движется вдоль него. благодаря определенной ширине профиля, головка болта фиксируется в пазу надежно, и болт НЕ проворачивается вокруг своей оси, это позволяет использовать один ключ 13мм при монтаже.

Для сборки треугольников:

Вставьте болт DIN 933 A2 М8 * 16 в боковой паз опоры, дотяните его приблизительно на местоположение (~ 1 см).

Закрепите основание (угол 50 * 30 * 2) на болте гайкой DIN6923 A2 M8 (не затягивайте). Отверстия в основе выполнены симметрично, поэтому не важно, какую сторону основы крепить.

Важно: боковой паз в опоре должен быть ориентирован вниз, в сторону основы!

Выполните те же операции, чтобы прикрепить перекладину к основанию.

Остается соединить перекладину и опору.

Для этого необходимо поставить основу и опору перпендикулярно друг другу и соединить их кронштейном и двумя болтами М8 * 16 и двумя гайками М8 DIN6923 (с фланцем).

Важно закручивать болты равномерно, и придерживать перекладину, при закручивании гайки, что крепит кронштейн к опоре, чтобы избежать прокрутки перекладины.

После зажима болтов на кронштейне, который соединяют перекладину и опору, нужно зажать гайки, что фиксируют перекладину и опору на основании (гайки накручены ранее, см. выше).

Последовательность зажима болтовых соединений.

Важно: при сборке треугольников, необходимо следить, чтобы основа и опора прилегали к основанию!

Закрепите на перекладине треугольника кронштейны (по краям). Кронштейн должен крепиться к треугольнику через круглое отверстие! Это важно, поскольку паз будет использовано для крепления профилей.

Важно: треугольники можно собирать симметрично (зеркально) по отношению друг к другу, для укладки балласта между основаниями треугольников, которые будут направлены полочками друг на друга!

После сборки треугольников закрепите на них вдоль рейку.

Для соединения нескольких профилей вдоль, используйте специальные соединители, идущие в комплекте.

Диагонали крепятся на опорах треугольников. Расположение треугольников согласно схемы.
